モデリングガイド

概要

このページでは、フローチャートを作成するための操作について、次の順で説明します。

• フローチャートモデルを配置する
• フローチャートを作成する

フローチャートモデルを配置する

フローチャートを作成するには、はじめにフローチャートのモデルを配置する必要があります。
フローチャートのモデルを配置するには、以下の手順で行います。

操作手順

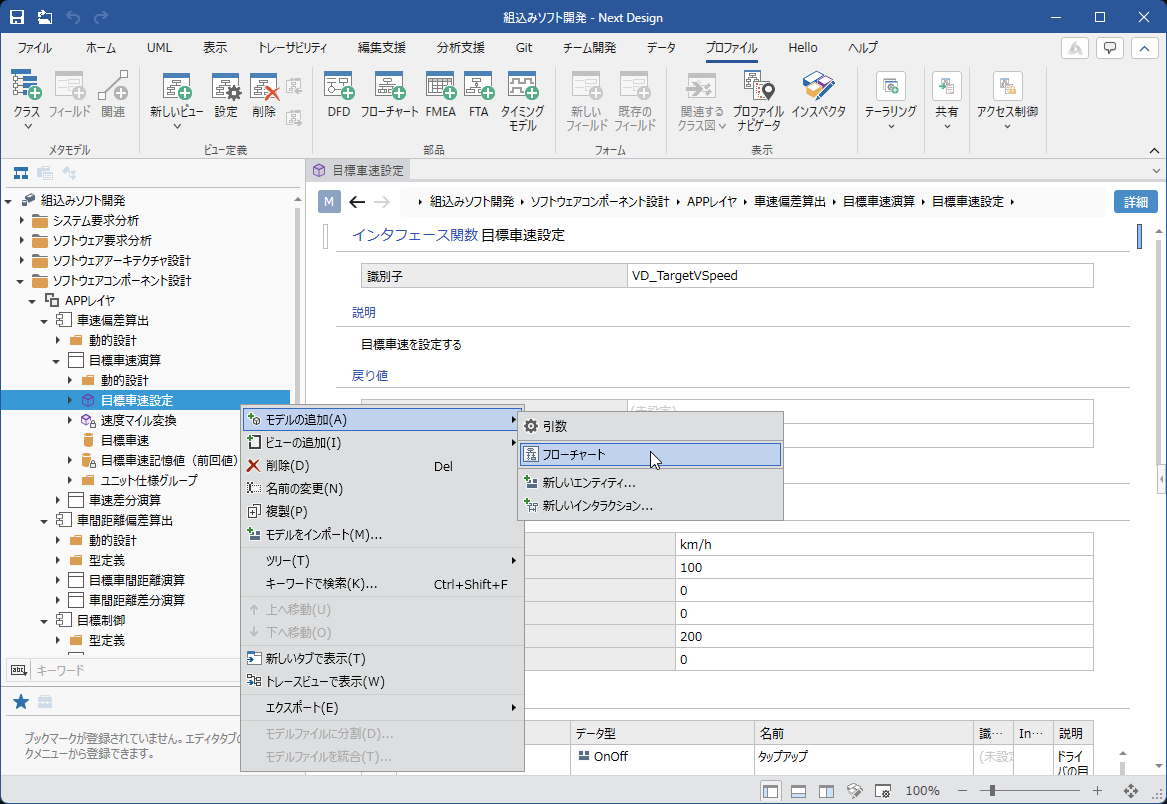

1. [モデル ナビゲータ] にてフローチャートのモデルを配置するモデルを選択し、 コンテキストメニューの [モデルの追加] > [フローチャート] をクリックします。
2. 選択したモデルの子要素に [フローチャート] が配置されます。

フローチャートを作成する

フローチャートに要素を追加し、追加した要素間に関連線を引くことで、フローチャートが作成できます。

操作手順

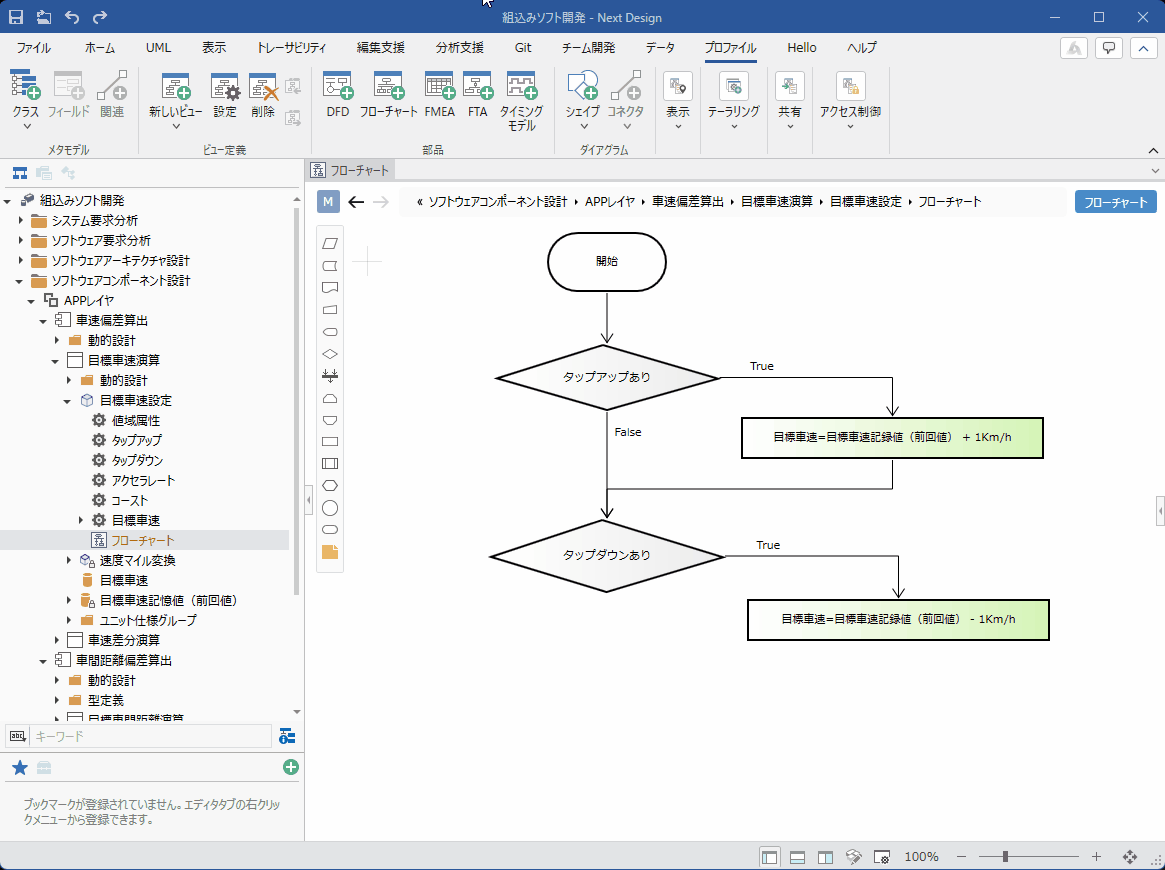

1. [モデル ナビゲータ] にてフローチャートのモデルを選択し、[フローチャート] ビューを表示します。
2. 以下のいづれかの操作で、フローチャートに要素を追加し、要素間に関連線を引きます。
   • [モデル ナビゲータ] からフローチャートに配置する要素をドラッグ＆ドロップする
   • [ツールボックス] からフローチャートに配置する要素をドラッグ＆ドロップする
