モデリングガイド
概要
このページでは、DTDを作成するための操作について、次の順で説明します。
- DFDモデルを配置する
- DFDを作成する
DFDモデルを配置する
DFDを作成するには、はじめにDFDのモデ ルを配置する必要があります。
DFDのモデルを配置するには、以下の手順で行います。
操作手順
- [モデル ナビゲータ] にてDFDのモデルを配置するモデルを選択し、 コンテキストメニューの [モデルの追加] > [DFD] をクリックします。
- 選択したモデルの子要素に [DFD] が配置されます。

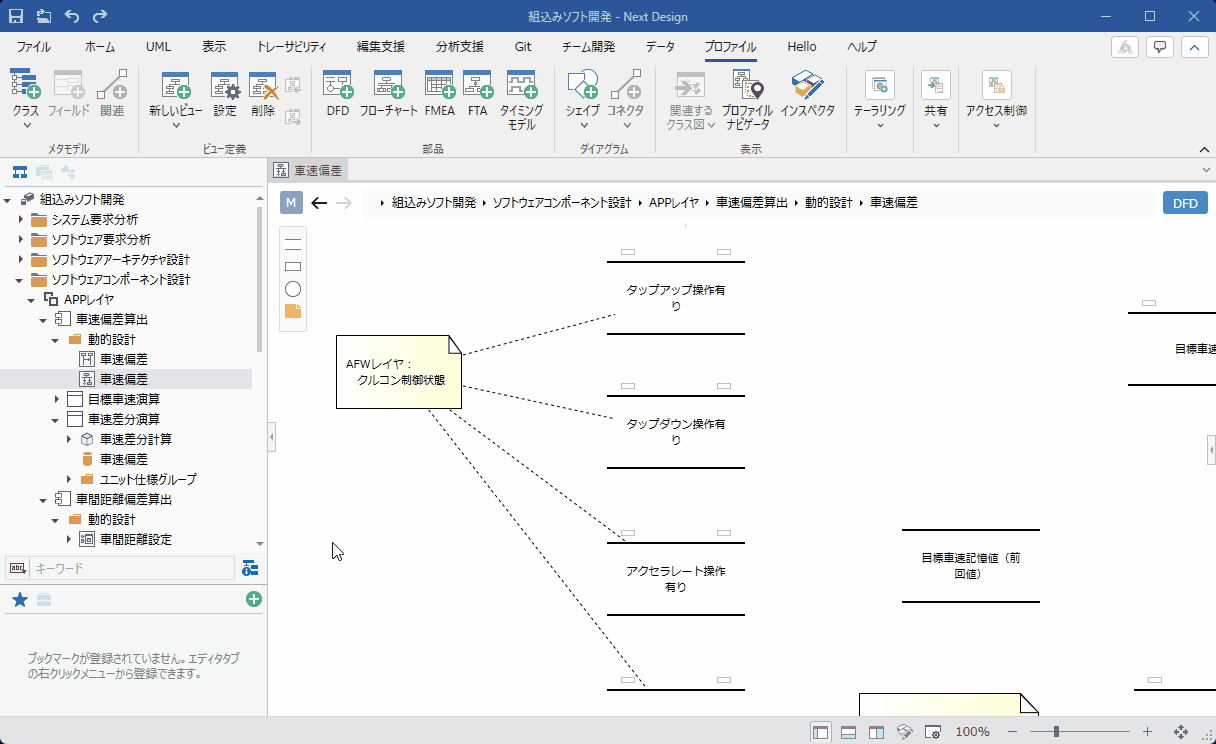

DFDを作成する
DFDに要素を追加し、追加した要素間に関連線を引くことで、DFDが作成できます。
操作手順
- [モデル ナビゲータ] にてDFDのモデルを選択し、[DFD] ビューを表示します。
- 以下のいづれかの操作で、DFDに要素を追加し、要素間に関連線を引きます。
- [モデル ナビゲータ] からDFDに配置する要素をドラッグ＆ドロップする
- [ツールボックス] からDFDに配置する要素をドラッグ＆ドロップする
