クイックスタート

概要

組込みソフト開発ベースパッケージをインストールして Next Design を再起動すると、スタート画面に次のショートカットが表示されるようになります。

1. サンプルプロジェクト > 組込みシステム > 組込みソフト開発
2. テンプレートから新規作成 > 組込みシステム > 組込みソフト開発

これらを利用することで、サンプルプロジェクトを参照しながら使い方を学んだり、組込みソフト開発のV字工程に沿ったプロジェクトをすぐに開始したりできます。

以下では、本パッケージを利用する手順を、次の順で説明します。

• パッケージをインストールする
• サンプルプロジェクトを開いて学ぶ
• 新規プロジェクトで利用する

パッケージをインストールする

組込みソフト開発ベースパッケージを利用する準備として、以下の手順でパッケージをインストールします。

操作手順

1. 次のマニュアルに従って、[デンソークリエイト公式] から [EmbeddedSoftwareDevBase] パッケージをインストールします。

   • ユーザーズマニュアル > Next Design の拡張 > 公式の拡張機能のインストール > 拡張機能をインストールする

2. インストール後、Next Design を再起動すると、本パッケージが利用できる状態になります。

注意点

• 本パッケージの利用には UML/SysML パッケージも必要です。詳しくは インストールの前提条件 を参照してください。

サンプルプロジェクトを開いて学ぶ

組込みソフト開発のV字工程に沿ってあらかじめ作成されたサンプルプロジェクトを開き、成果物の構成やモデルの作り方を確認しながら使い方を学べます。

操作手順

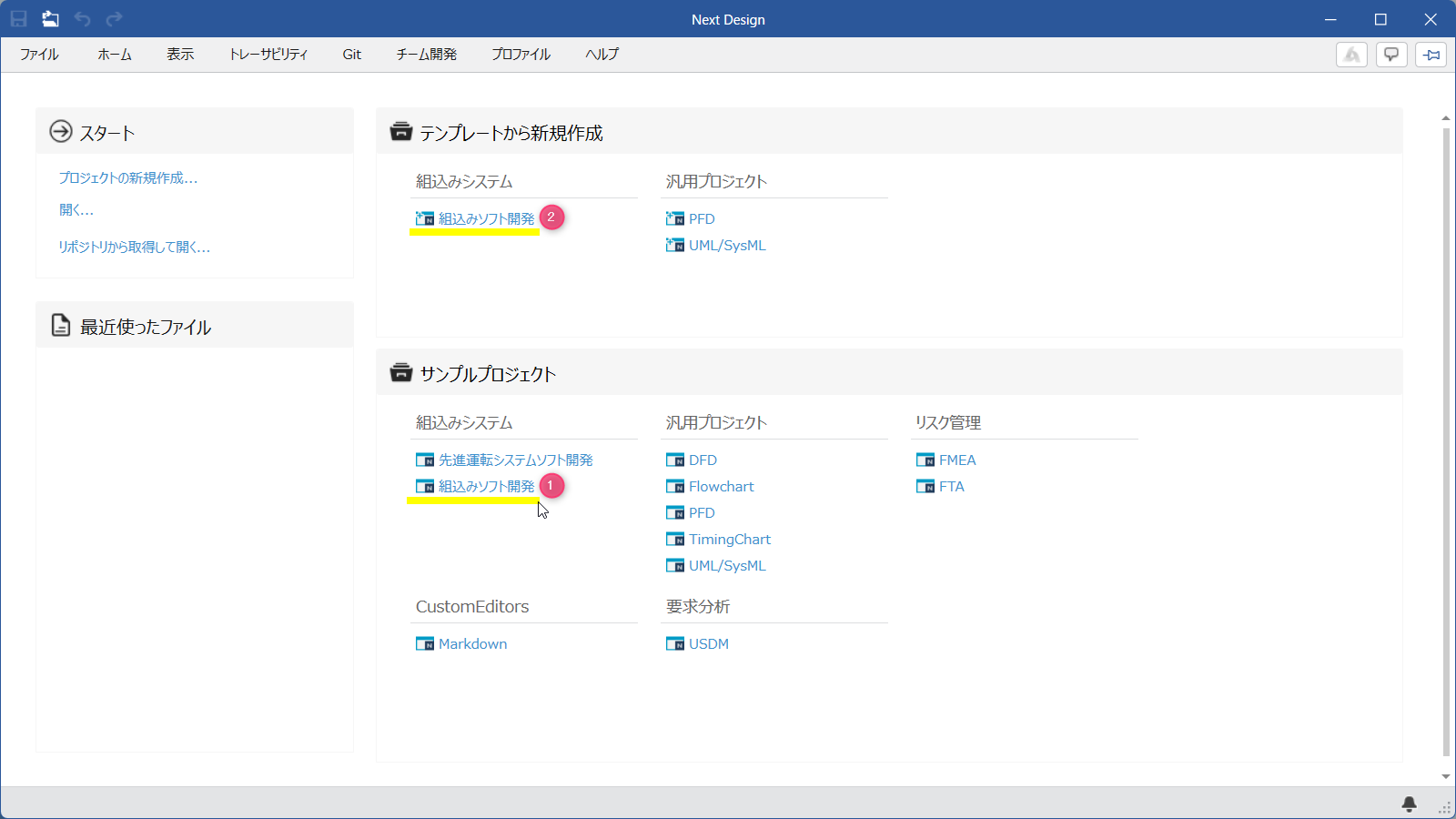

1. Next Design のスタート画面を表示します。
2. スタート画面の [サンプルプロジェクト] セクション から [組込みシステム] カテゴリの [組込みソフト開発] をクリックします。

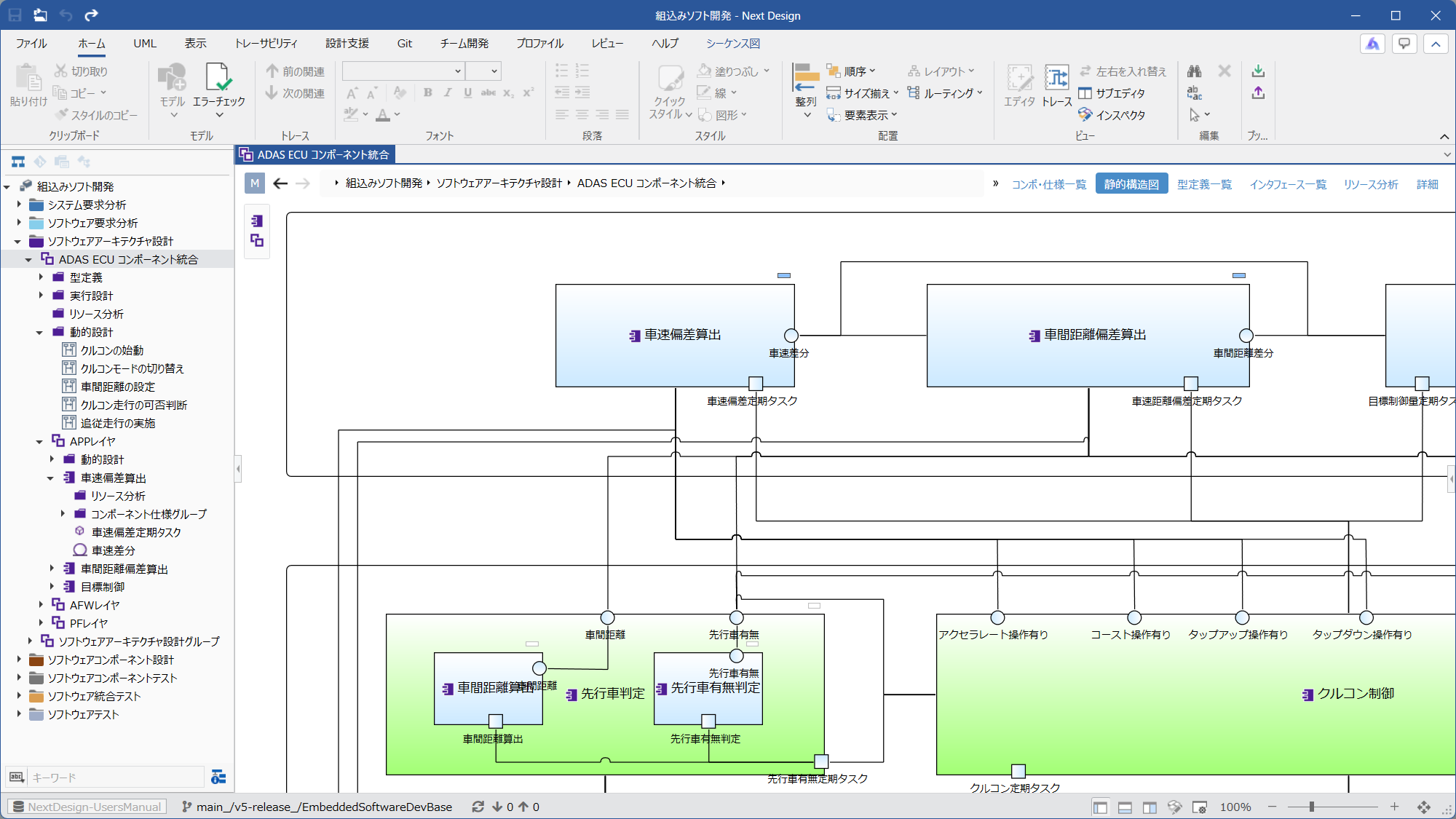

3. サンプルプロジェクトが開き、本パッケージで想定している組込みソフト開発の工程や成果物のイメージを確認できます。


次のステップ

• 組込みソフト開発のV字工程に沿った使い方や設計対象の成果物を理解いただくために、次のステップとして 設計ガイド をお読みください。

新規プロジェクトで利用する

スタート画面からテンプレートを利用して、すぐに組込みソフト開発プロジェクトを開始できます。

組込みソフト開発ベースパッケージのテンプレートを利用すると、ソフトウェア開発を対象としたV字工程の枠組みがあらかじめ用意された状態のプロジェクトを新規作成できます。

操作手順

1. Next Design のスタート画面を表示します。
2. スタート画面の [テンプレートから新規作成] セクションから [組込みシステム] カテゴリの [組込みソフト開発] をクリックします。

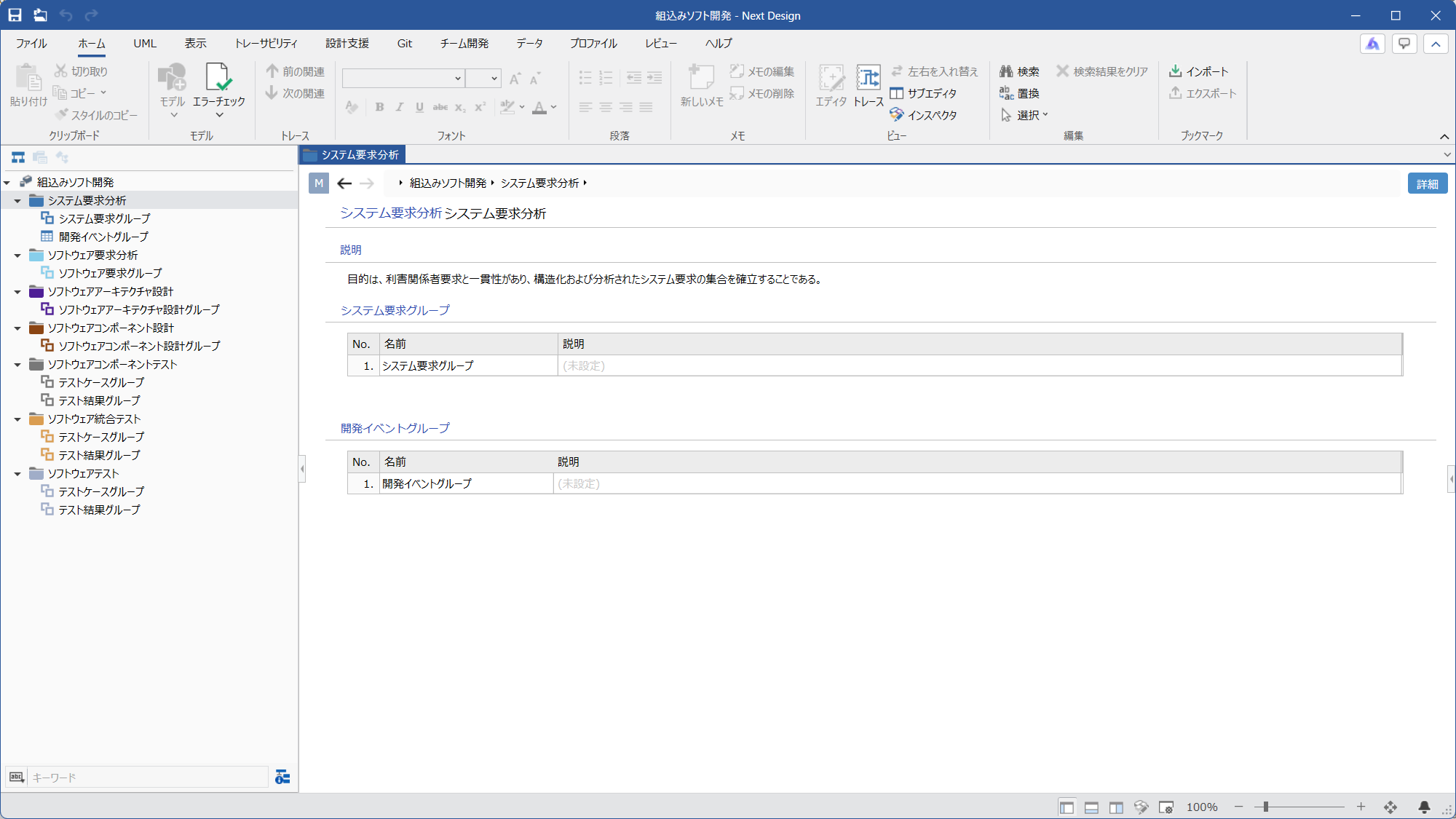

3. プロジェクトが新規作成され、ソフトウェア開発を対象としたV字工程の枠組みに沿って要求分析、設計、テストの各工程を開始できます。

次のステップ

• 次のステップとして 設計ガイド とサンプルプロジェクトを参照しながら、設計を進めてください。
