モデリングガイド

概要

このページでは、FMEA表を利用するための操作について、次の順で説明します。

• FMEAモデルを配置する
• 分析対象を追加する
• 潜在的故障モードを追加する
• 判定基準を定義する
• 処置内容を決定する
• 処置結果を判定する

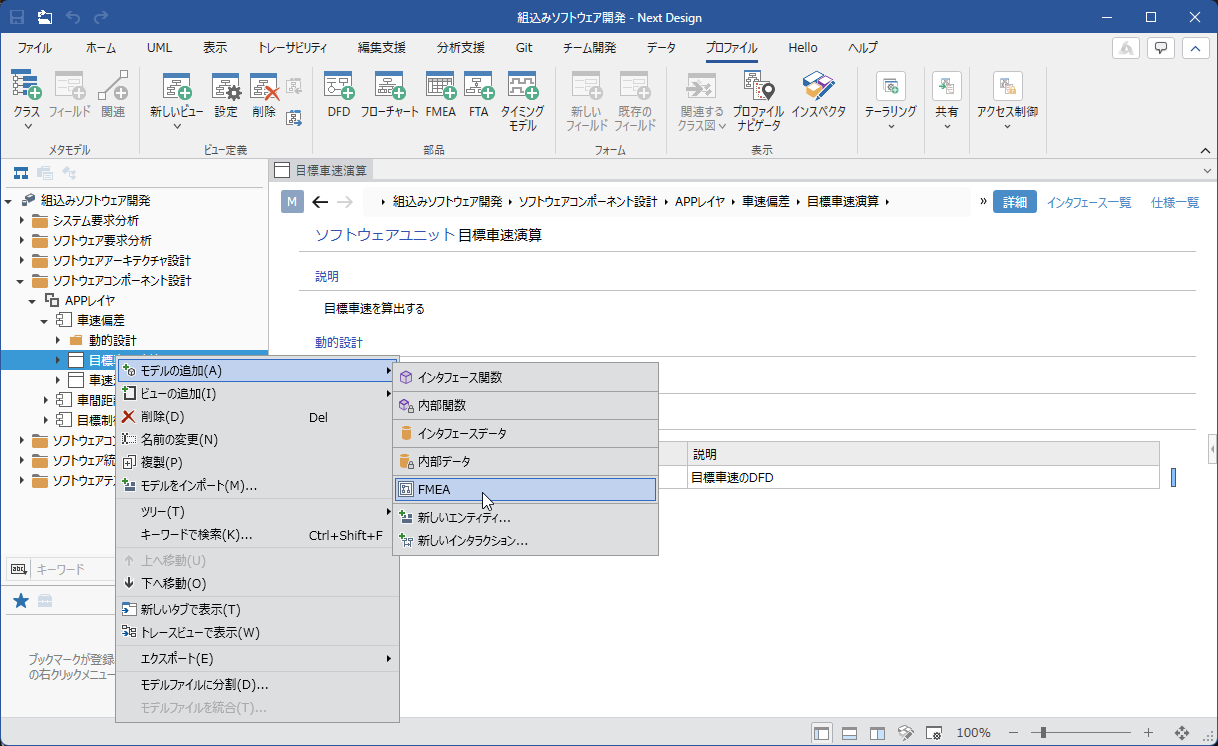

FMEAモデルを配置する

FMEA表を作成するには、はじめにFMEAのモデルを配置する必要があります。
FMEAのモデルを配置するには、以下の手順で行います。

操作手順

1. [モデルナビゲータ] にてFMEAのモデルを配置するモデルを選択し、 コンテキストメニューの [モデルの追加] > [FMEA] をクリックします。
2. 選択したモデルの子要素に [FMEA] が配置されます。

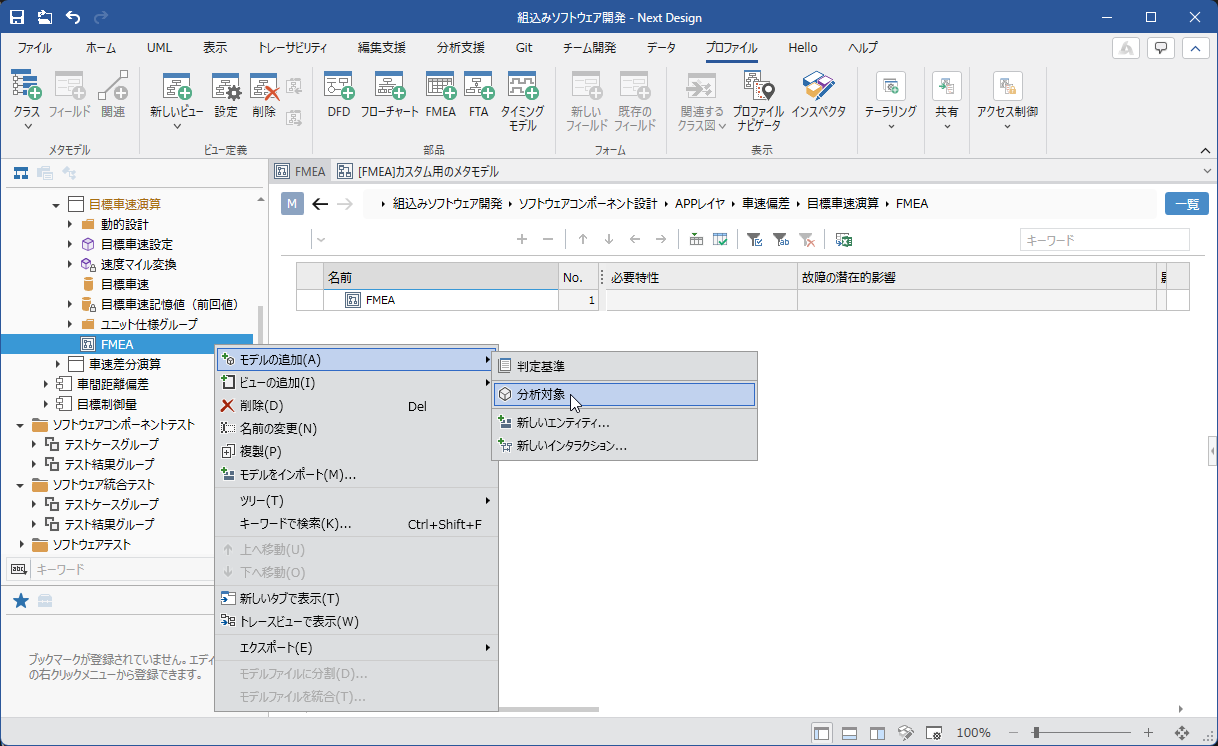

分析対象を追加する

FMEA表を作成するためには、次に分析対象を追加する必要があります。
分析対象を配置するには、以下の手順で行います。

操作手順

1. [モデルナビゲータ] にてFMEAのモデルを選択し、 コンテキストメニューの [モデルの追加] > [分析対象] をクリックします。
2. 選択したモデルの子要素に [分析対象] が配置されます。

分析対象のビュー定義と特徴

分析対象のモデルには、複数のビューが定義されています。定義されているビューは次の通りです。

ビュー名	特徴
故障モード登録	潜在的故障モードの登録と重要度を判定します。
故障モード管理	潜在的故障モードに対する処置内容の追加、処置結果の判定をします。

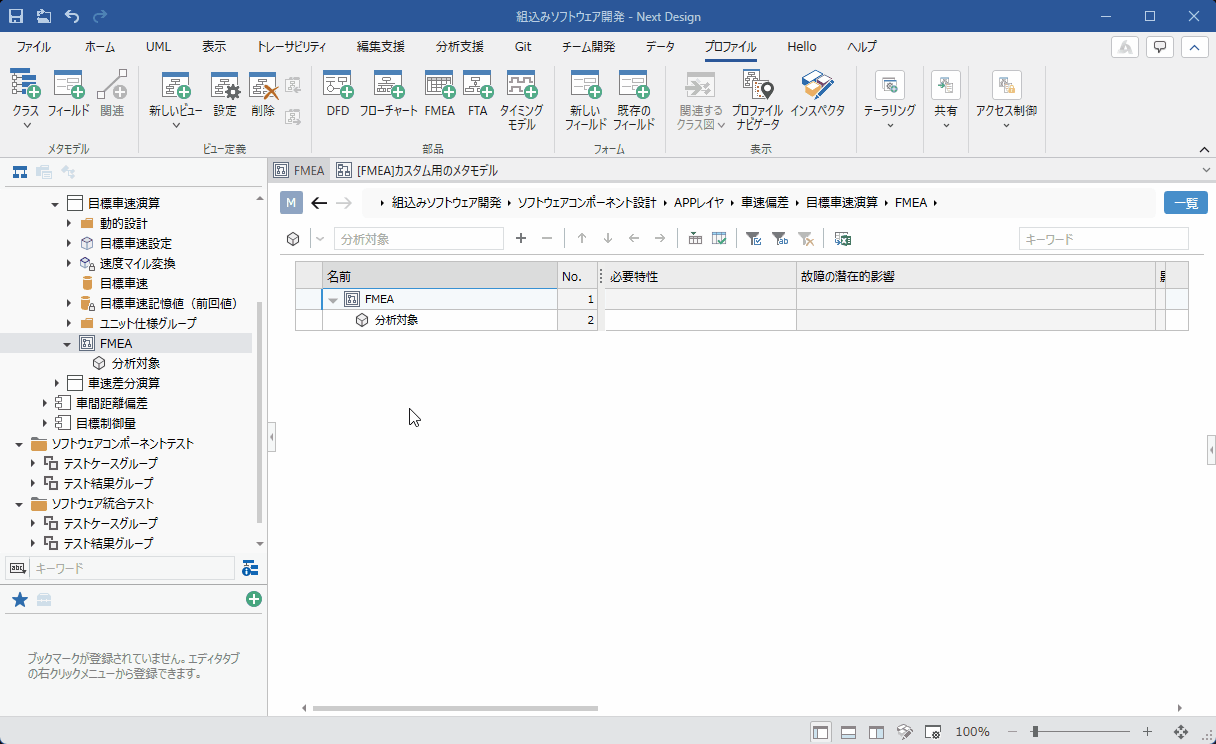

潜在的故障モードを追加する

分析対象に対する潜在的故障モードを追加するには、以下の手順で行います。

操作手順

1. [モデルナビゲータ] にて [分析対象] を選択し、[故障モード登録] ビューに切り替えます。
2. ツリーグリッド上部のツールバーのテキストボックスに潜在的故障モードを入力して Enter キーを押下すると、[分析対象] の子の末尾に追加されます。
3. 各列に必要事項を記載します。

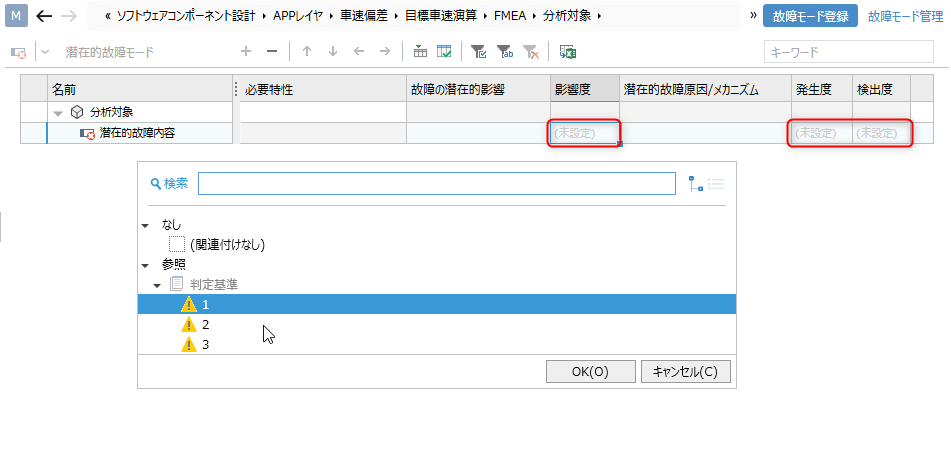

影響度／発生度／検出度の判定

影響度／発生度／検出度は、あらかじめ定義した基準に従い判定します。

基準の定義方法については、[判定基準を定義する]を参照してください。

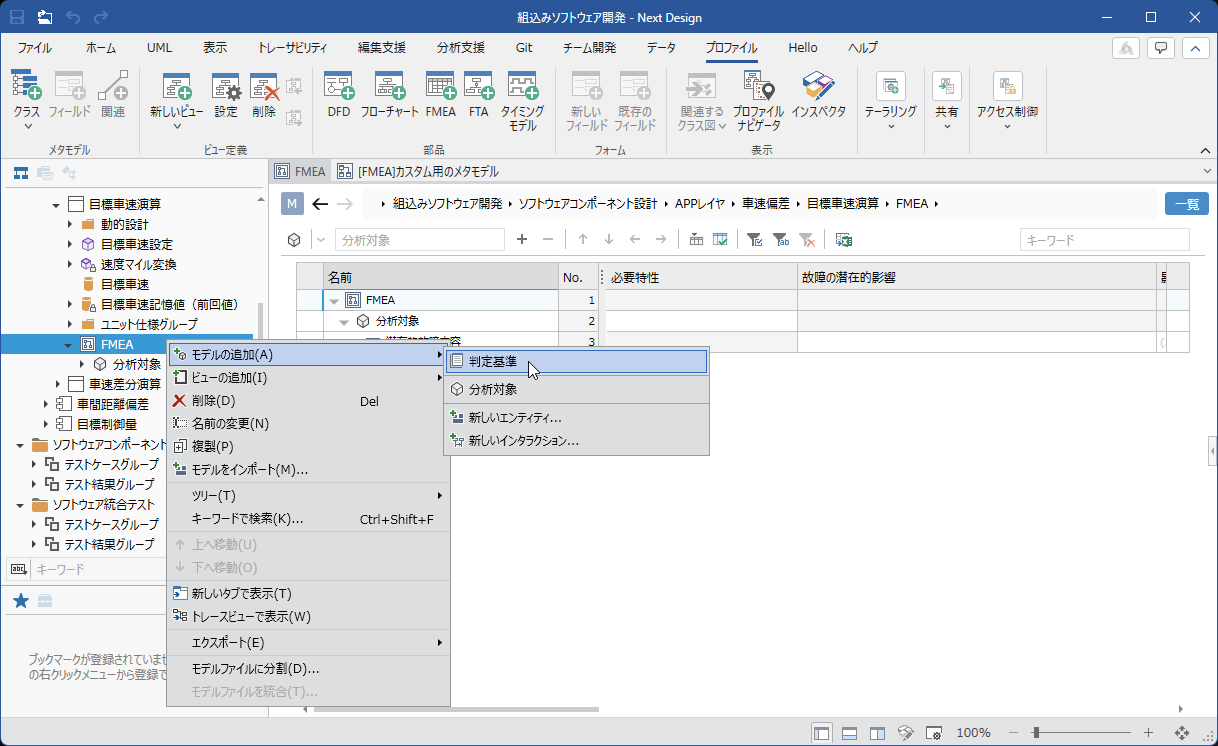

判定基準を定義する

影響度／発生度／検出度の判定基準を定義するには、以下の手順で行います。

操作手順

1. [モデルナビゲータ] にてFMEAのモデルを選択し、 コンテキストメニューの [モデルの追加] > [判定基準] をクリックします。
2. 選択したモデルの子要素に [判定基準] が配置されます。
3. [モデルナビゲータ] にて [判定基準] を選択します。
4. 影響度／発生度／検出度を追加し、必要事項を記載します。

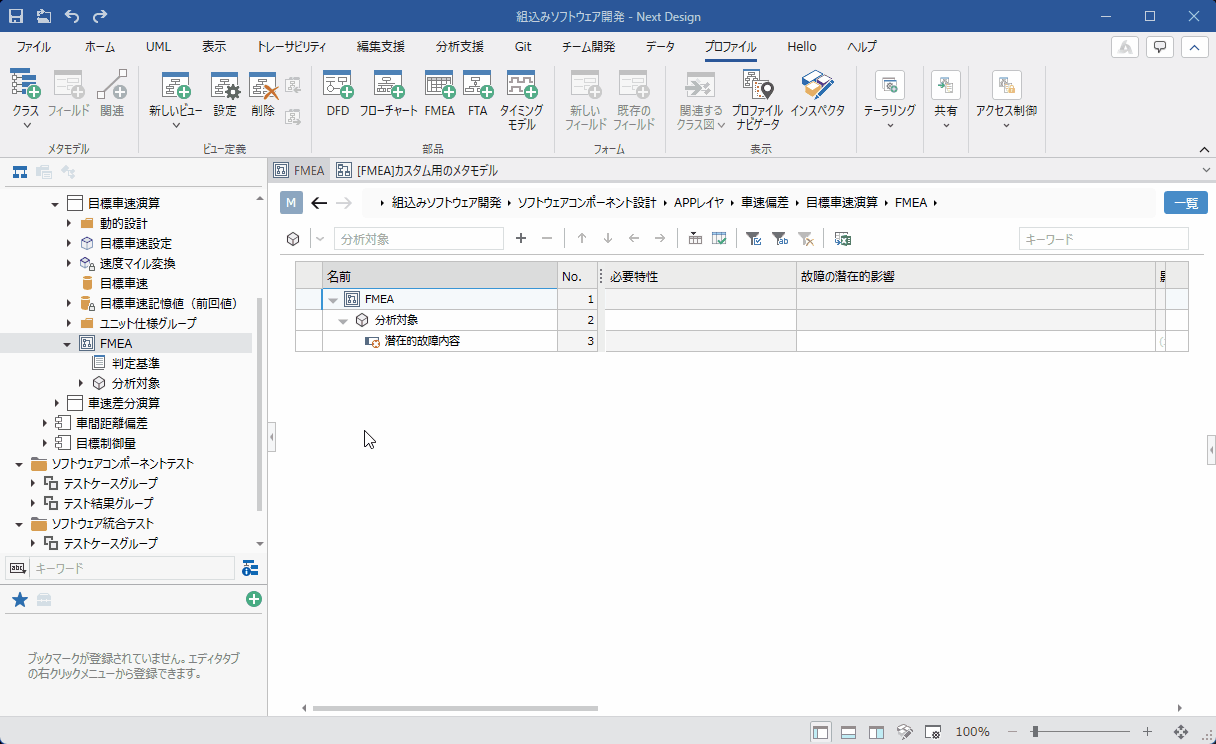

処置内容を追加する

潜在的故障モードに対する処置内容を追加するには、以下の手順で行います。

操作手順

1. [モデルナビゲータ] にて [分析対象] を選択し、[故障モード管理] ビューに切り替えます。
2. ツリーグリッドで、処置内容を追加する[潜在的故障モード] を選択します。
3. ツリーグリッド上部のツールバーのテキストボックスに処置内容を入力して Enter キーを押下すると、[潜在的故障モード] の子の末尾に追加されます。
4. ツリーグリッドで [処置内容] 行の次の列を記載します。
   • 処置観点
   • 処置方針
   • 担当者
   • 完了予定日
   • 実施内容

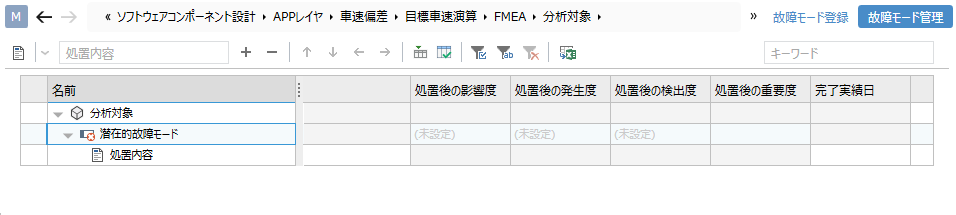

処置結果を判定する

処置内容の処置後に結果を判定するには、以下の手順で行います。

操作手順

1. [モデルナビゲータ] にて [分析対象] を選択し、[故障モード管理] ビューに切り替えます。
2. ツリーグリッドで [潜在的故障モード] 行の次の列を記載します。
   • 処置後の影響度
   • 処置後の発生度
   • 処置後の検出度
   • 処置後の重要度
3. ツリーグリッドで [処置内容] 行の次の列を記載します。
   • 完了実績日
