モデリングガイド

概要

このページでは、FT図を利用するための操作について、次の順で説明します。

• FTAモデルを配置する
• FT図を作成する
• 原因に対する処置を設計する
• 階層が深いFT図を分割する

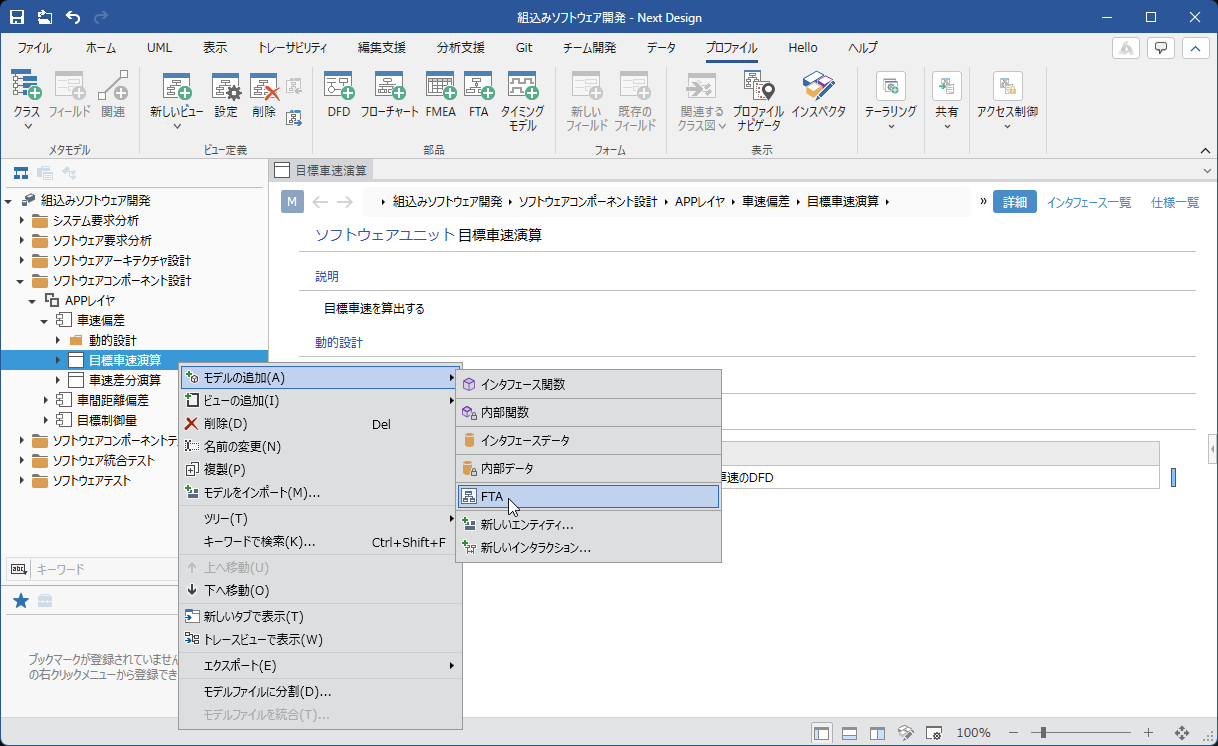

FTAモデルを配置する

FT図を作成するには、はじめにFTAのモデルを配置する必要があります。
FTAのモデルを配置するには、以下の手順で行います。

操作手順

1. [モデル ナビゲータ] にてFTAのモデルを配置するモデルを選択し、 コンテキストメニューの [モデルの追加] > [FTA] をクリックします。
2. 選択したモデルの子要素に [FTA] が配置されます。

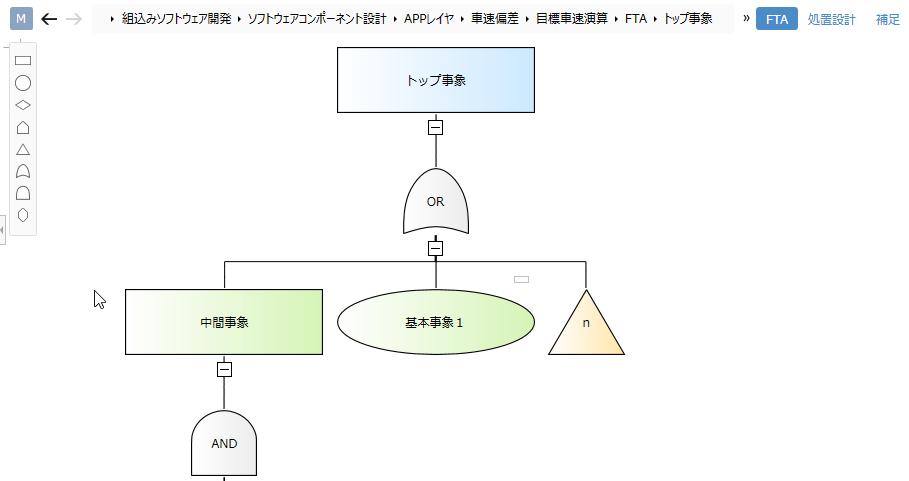

FT図を作成する

次のようなFT図を作成するには、以下の手順で行います。

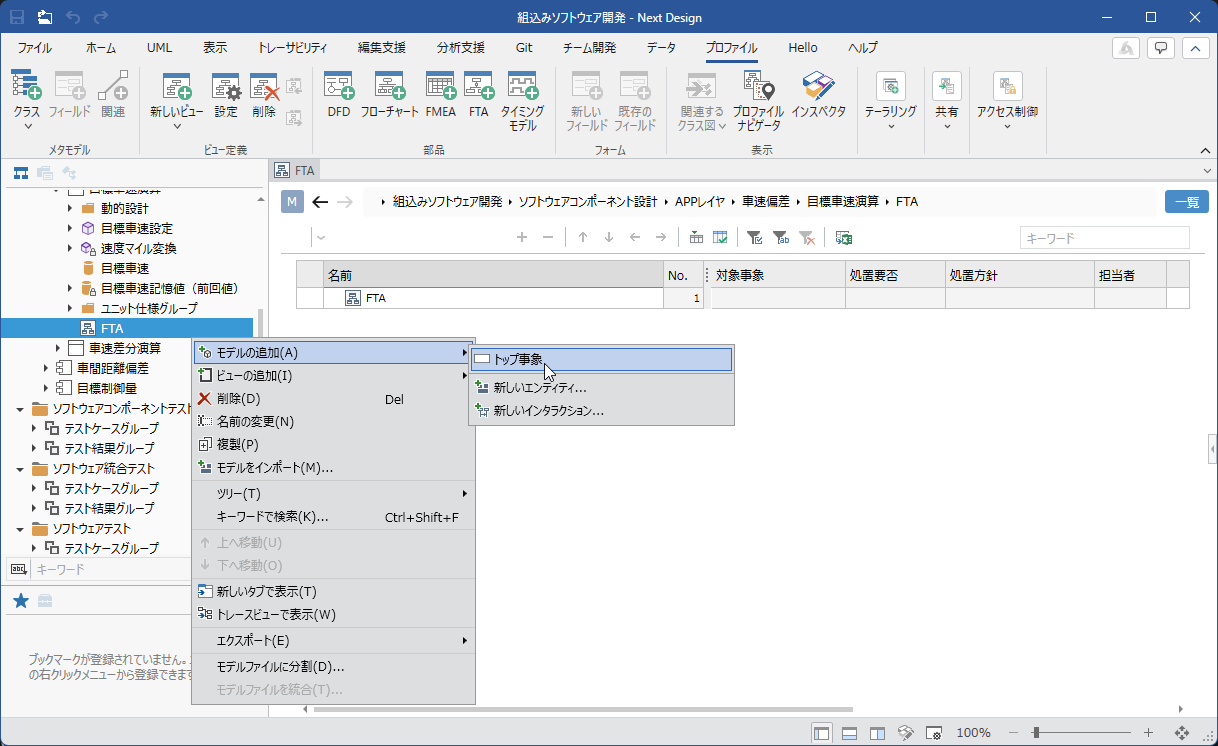

トップ事象を配置する

FT図を作成するためには、はじめにトップ事象を配置する必要があります。
トップ事象を配置するには、以下の手順で行います。

操作手順

1. [モデル ナビゲータ] にてFTAのモデルを選択し、 コンテキストメニューの [モデルの追加] > [トップ事象] をクリックします。
2. 選択したモデルの子要素に [トップ事象] が配置されます。

トップ事象のビュー定義と特徴

トップ事象のモデルには、複数のビューが定義されています。定義されているビューは次の通りです。

ビュー名	特徴
FTA	FT図を作成します。
処置設計	FT図で特定した原因に対する処置を設計します。
補足	トップ事象に対する説明を記述します。

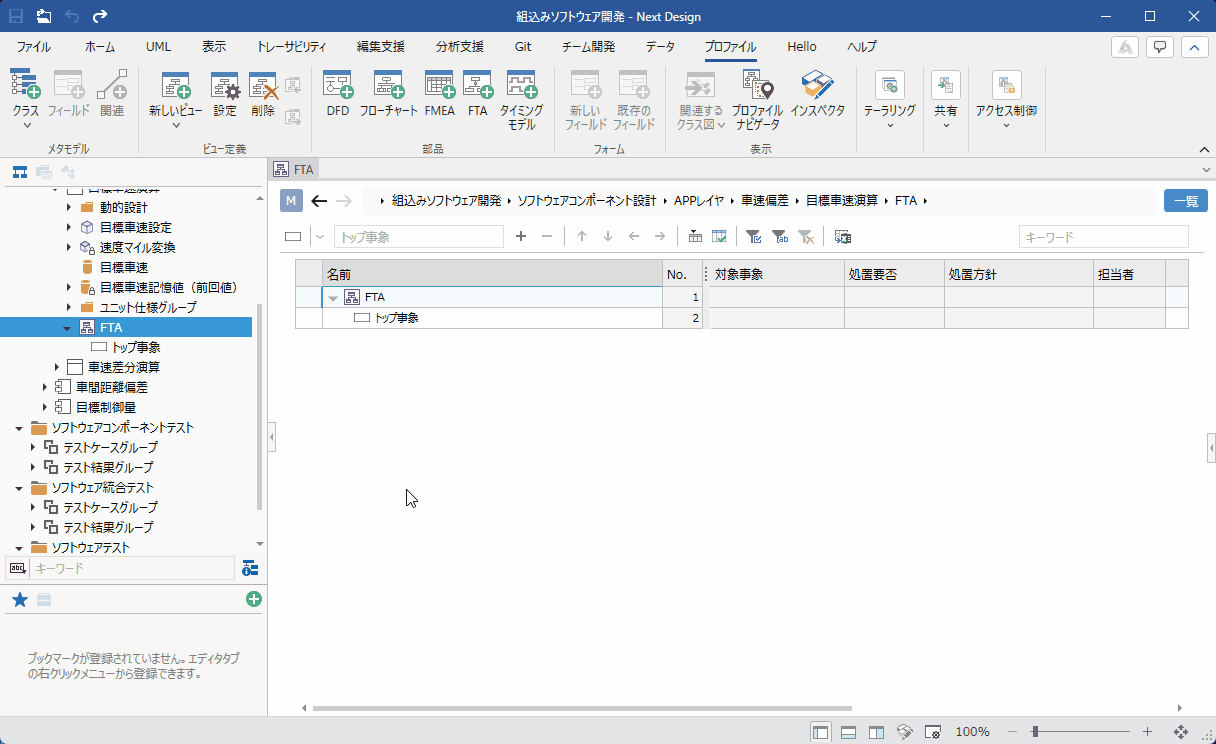

トップ事象に対するFTAを実施する

トップ事象に対してFTAを実施するには、以下の手順で行います。

操作手順

1. [モデル ナビゲータ] にて [トップ事象] を選択し、[FTA] ビューに切り替えます。
2. [ツールボックス] から事象（中間事象/基本事象など）、論理ゲート（AND/OR など）をドラッグ&ドロップします。

FT図で追加できる要素

FT図ではツールボックス内で表示している以下の要素を追加できます。

アイコン	名称
	中間事象
	基本事象
	未展開事象
	通常事象
	連結記号
	ORゲート
	ANDゲート
	制約ゲート

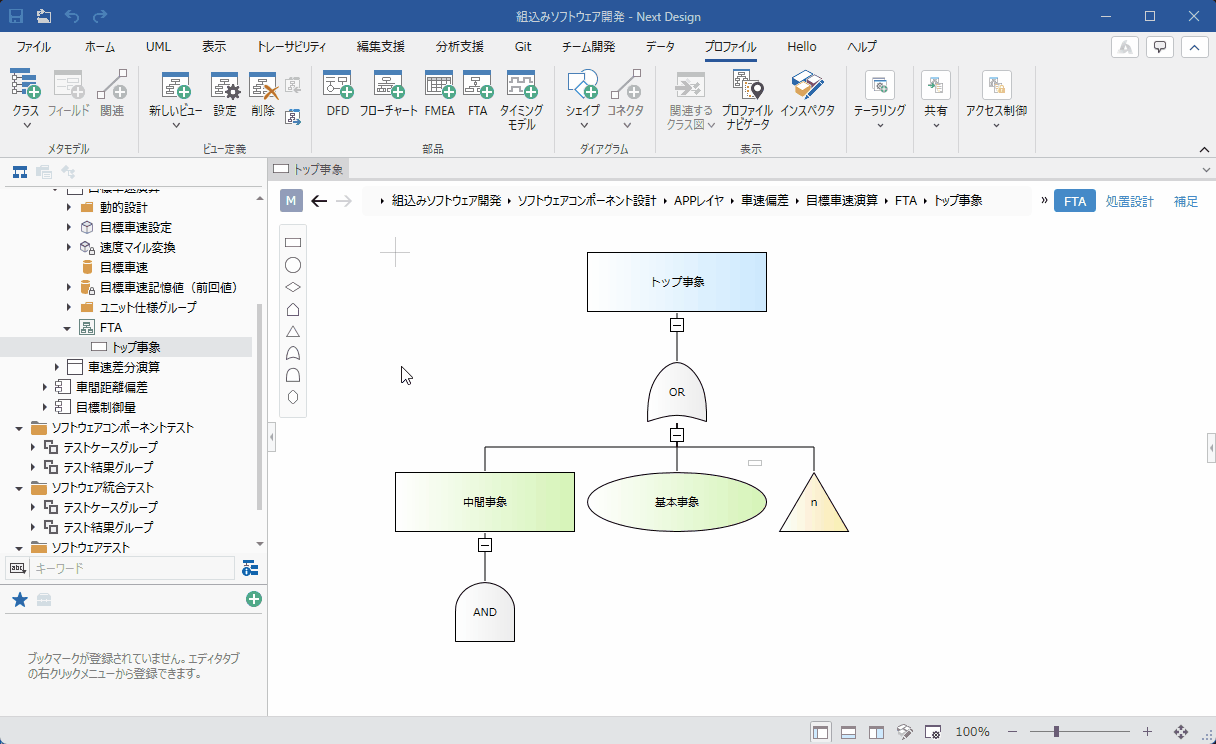

連結記号に連結先の事象を設定する

連結記号に連結先の事象を設定するには、以下の手順で行います。

操作手順

1. 連結記号の要素を選択し、コンテキストメニューの [サブエディタで表示] をクリックします。
2. [サブエディタ] の [連結先] フィールドの [事象記号を追加] をクリックし、連結先の事象を設定します。

原因に対する処置を設計する

FT図で特定した原因に対する処置を設計するには、以下の手順で行います。

操作手順

1. [モデル ナビゲータ] にて [トップ事象] を選択し、[処置設計] ビューに切り替えます。
2. ツリーグリッド上部のツールバーのテキストボックスに処置内容を入力して Enter キーを押下すると、[トップ事象] の子の末尾に追加されます。
3. 処置内容の [対象事項] 列の [編集] をクリックし、処置内容の対象である事象のチェックボックスをチェックします。
4. 各列に必要事項を記載します。

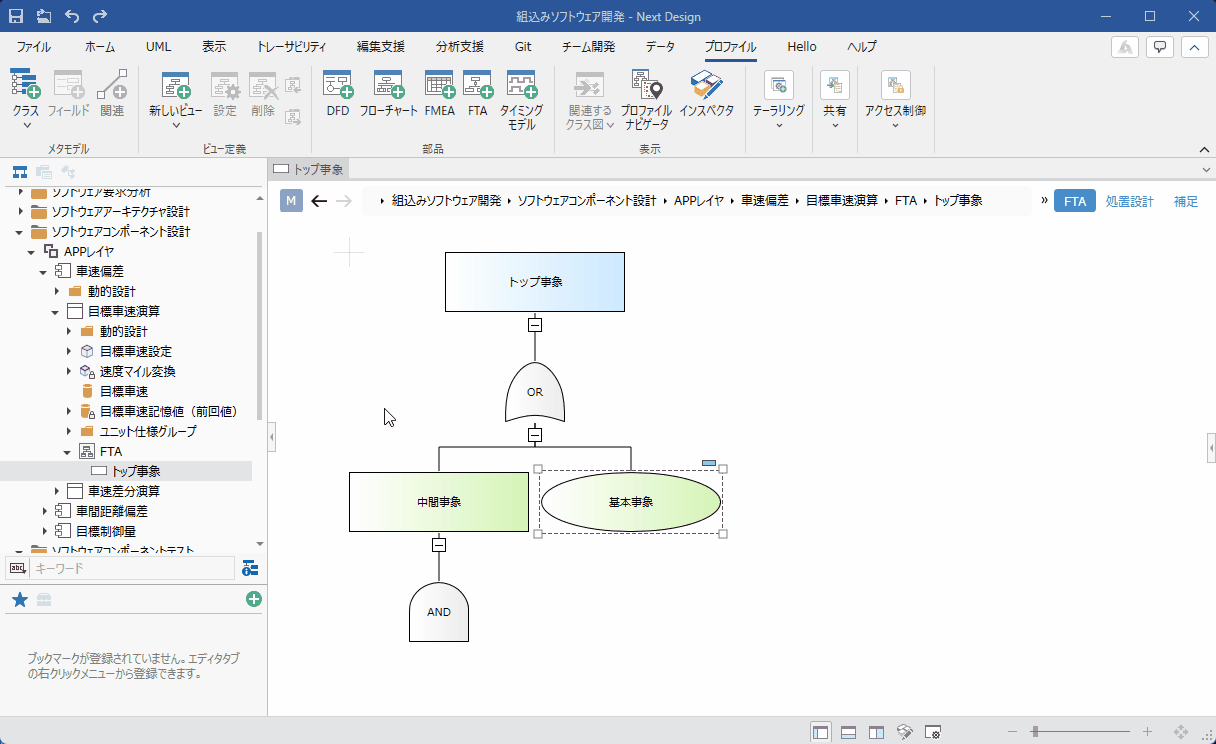

階層が深いFT図を分割する

トップ事象を追加し、追加したトップ事象を連結記号に設定することで、階層が深いFT図を分割できます。
FT図を分割するには、以下の手順で行います。

操作手順

1. [モデル ナビゲータ] にてFTAのモデルを選択し、 コンテキストメニューの [モデルの追加] > [トップ事象] をクリックします。
2. [FTA] ビューを表示し、[ツールボックス] から [連結記号] をドラッグ＆ドロップします。
3. 連結記号の要素を選択し、コンテキストメニューの [サブエディタで表示] をクリックします。
4. サブエディタの [連結先] フィールドの [事象記号を追加] をクリックし、手順1.で追加したトップ事象を設定します。

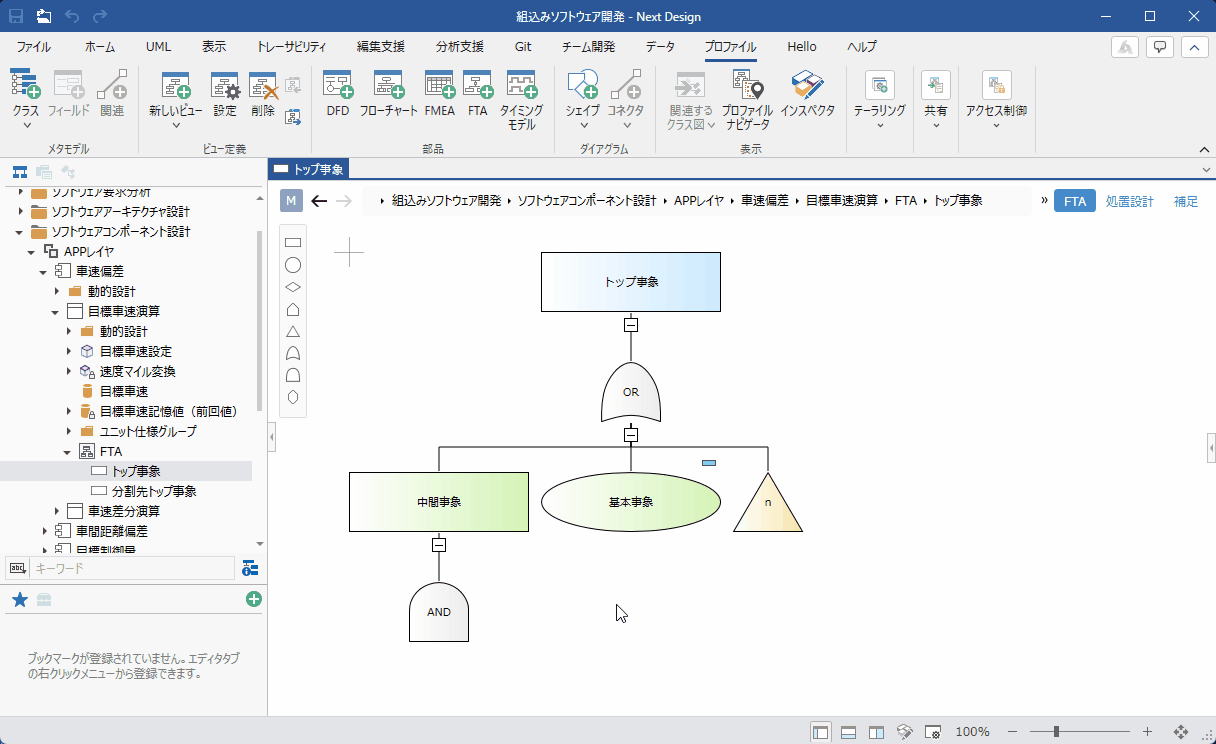

分割したFT図を表示する

分割したFT図は連結記号の要素から、以下の手順で表示できます。

操作手順

1. 連結記号の要素を選択し、コンテキストメニューの [サブエディタで表示] をクリックします。
2. サブエディタの [連結先] フィールドの要素を選択し、コンテキストメニューの次のいずれかをクリックします。
   • [メインディタで表示]
   • [サブエディタで表示]
   • [新しいタブで表示]
