クイックスタート

概要

FTA パッケージをインストールすると、次のような画面部品が追加され、Next Design 上でFT図の作成が可能になります。

• リボンに [プロファイル] > [部品] > [FTA] が追加されます。
• モデル ナビゲータから、FTAのモデルを追加できます

以下では、FTA パッケージを利用してFT図の作成を開始できるようにする方法を、次の順で説明します。

• FTA パッケージをインストールする
• 現在利用しているプロジェクトでFTAを始める

FTA パッケージをインストールする

FT図を作成する準備として、以下の手順で FTA パッケージをインストールします。

操作手順

1. 次のマニュアルに従って、[デンソークリエイト公式] から [FTA] パッケージをインストールします。

   • ユーザーズマニュアル > Next Design の拡張 > 公式の拡張機能のインストール > 拡張機能をインストールする

2. インストール後、Next Design を再起動すると、FTA パッケージが利用できる状態になります。

現在利用しているプロジェクトでFTAを始める

FTAのメタモデルを追加し、追加したメタモデルとFT図を作成するエンティティ間に所有関連を定義することで、FT図が作成可能になります。

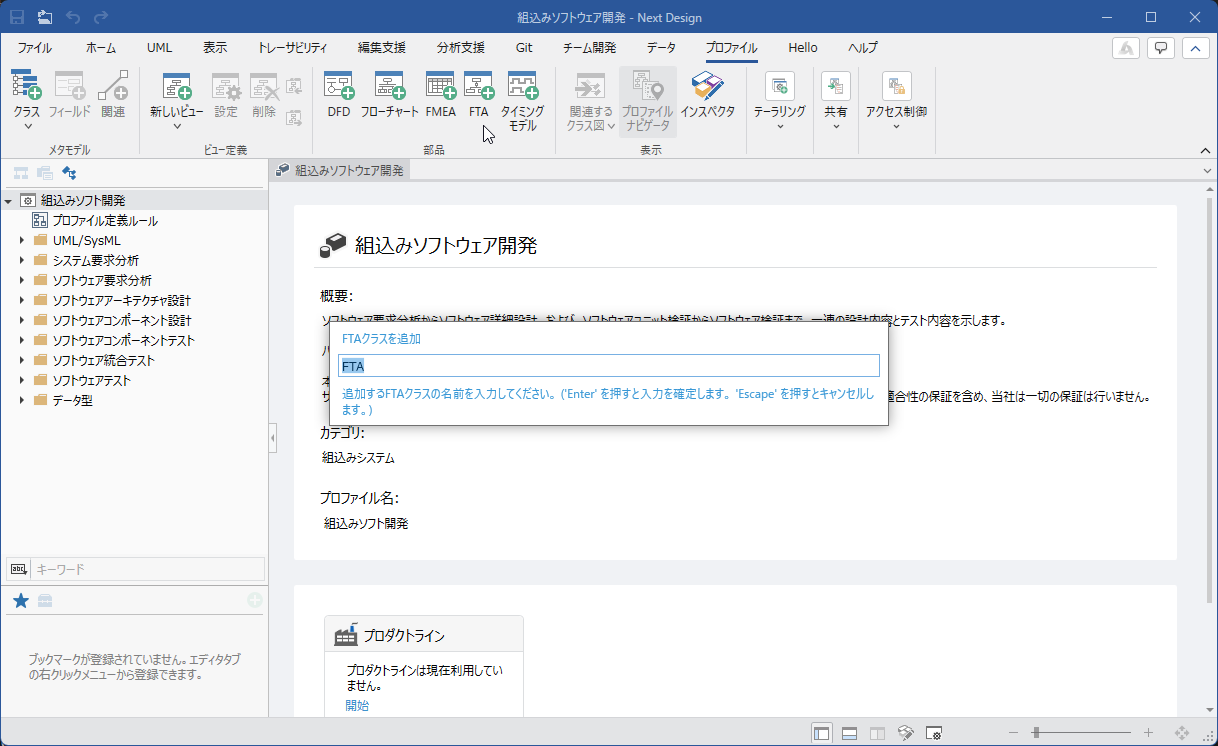

FTAのメタモデルを追加するには、以下の手順で行います。

操作手順

1. [プロファイル ナビゲータ] で、追加先のパッケージを選択します。
2. リボンの [プロファイル] > [部品] > [FTA] ボタンをクリックします。
3. 選択したパッケージの下に、FTAのメタモデルが追加されます。

ヒント

• FTAのメタモデルは任意のパッケージに追加できます。
  これにより、一つのプロジェクト内の複数の設計モデルにFT図を追加することができます。

備考

• リボンの [プロファイル] > [部品] > [FTA] で追加したプロファイルは参照形式に変換できません。
  参照形式でFTAのプロファイルを追加する際は、リボンの [プロファイル] > [テーラリング] > [プロファイルの参照を追加] を使用してください。

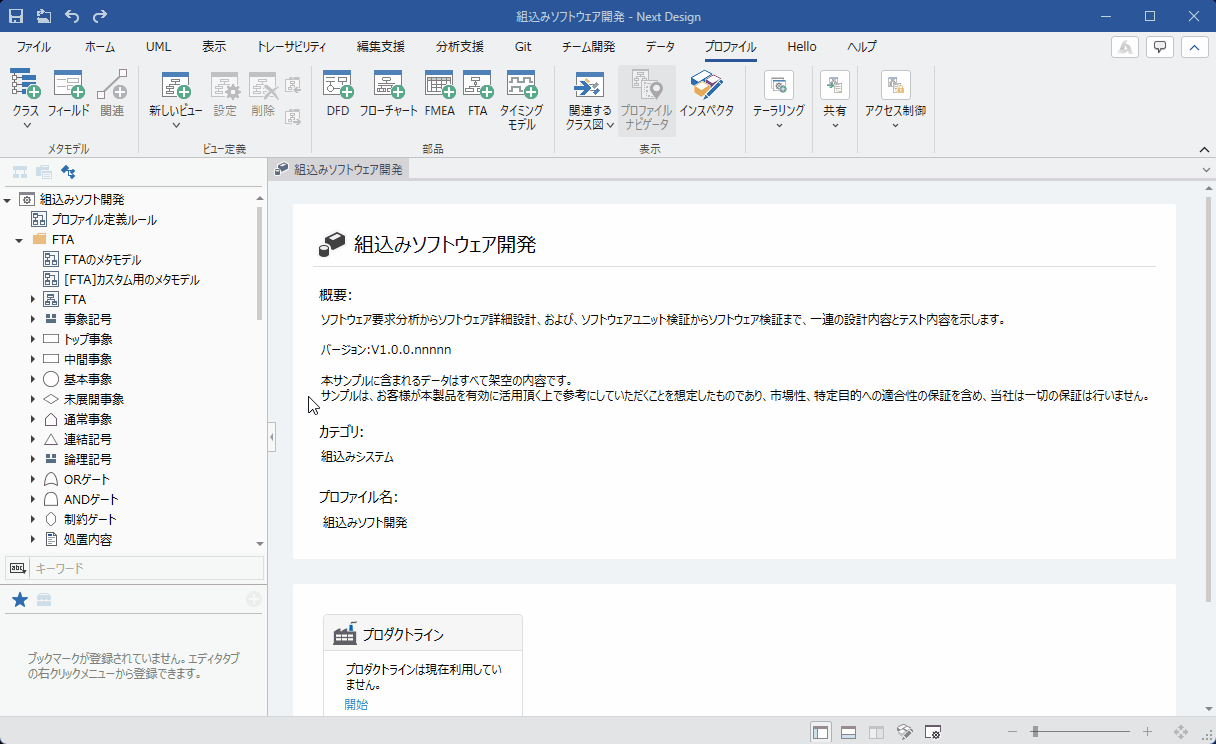

所有関連を定義するには、以下の手順で行います。

操作手順

1. 追加した [FTA] パッケージ内の [[FTA]カスタム用のメタモデル] のクラス図を表示します。
2. [プロファイル ナビゲータ] から、FT図を作成するエンティティをドラッグ＆ドロップして、クラス図に追加します。
3. クラス図で、追加したエンティティにポインタを移動し、その四方向に表示される [▲] アイコンをドラッグして、[FTA] のエンティティにドロップします。
4. ドロップすると、関連の種類の選択肢がポップアップ表示されますので、それらの中から [所有] をクリックして選択します。
