クイックスタート

概要​

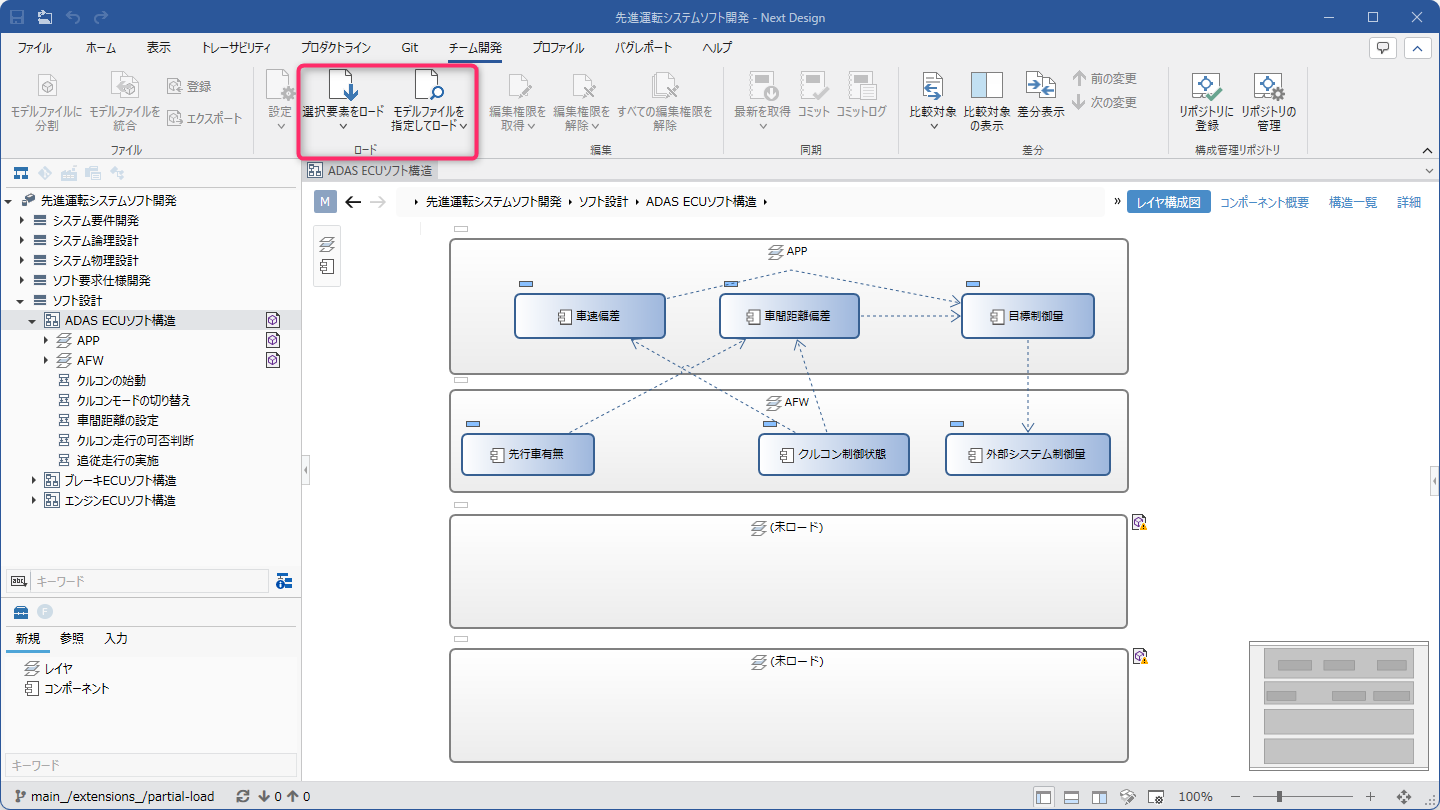

PartialLoad.Enhanced パッケージをインストールすると、Next Design 上に次のような画面部品が追加され、Next Design に標準で搭載されているモデルファイルの部分ロードを、便利に使えるようになります。 リボンの画面イメージ

以下では、PartialLoad.Enhanced パッケージを利用して未ロードのモデルファイルを簡単にロードする方法を説明します。

拡張パッケージをインストールする​

PartialLoad.Enhanced パッケージを利用する準備として、以下の手順で、PartialLoad.Enhanced パッケージをインストールします。

操作手順
  1. 次のマニュアルに従って、[デンソークリエイト公式] から [PartialLoad.Enhanced] パッケージをインストールします。
  2. インストール後、Next Design を再起動すると、リボンの [チーム開発] > [ロード] グループにメニューが追加されて、本パッケージの機能を利用できるようになります。

エディタから未ロードのモデルをロードする​

エディタ上のすべての未ロードモデルをロードする​

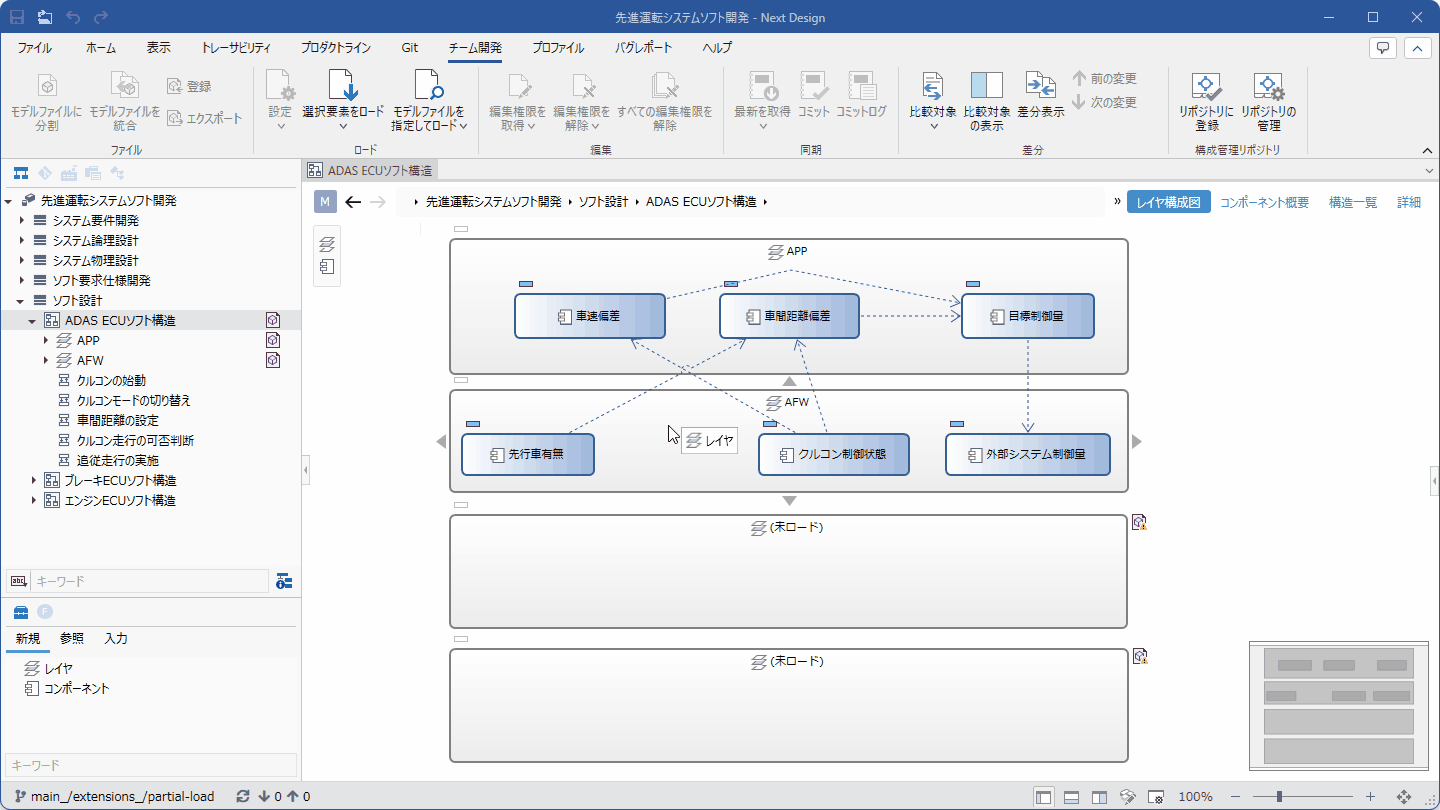

エディタ上に表示されている未ロードのモデルが含まれているモデルファイルを一括でロードします。

ロード方法設定

操作手順
  1. 未ロードのモデルがあるエディタを表示します。
  2. リボンから [チーム開発] > [ロード] > [選択要素をロード] 下部の [▼] をクリックし、[エディタ内の全モデルをロード] をクリックすると、未ロードのモデルが含まれているモデルファイルがロードされます。

エディタで選択されている未ロードモデルだけをロードする​

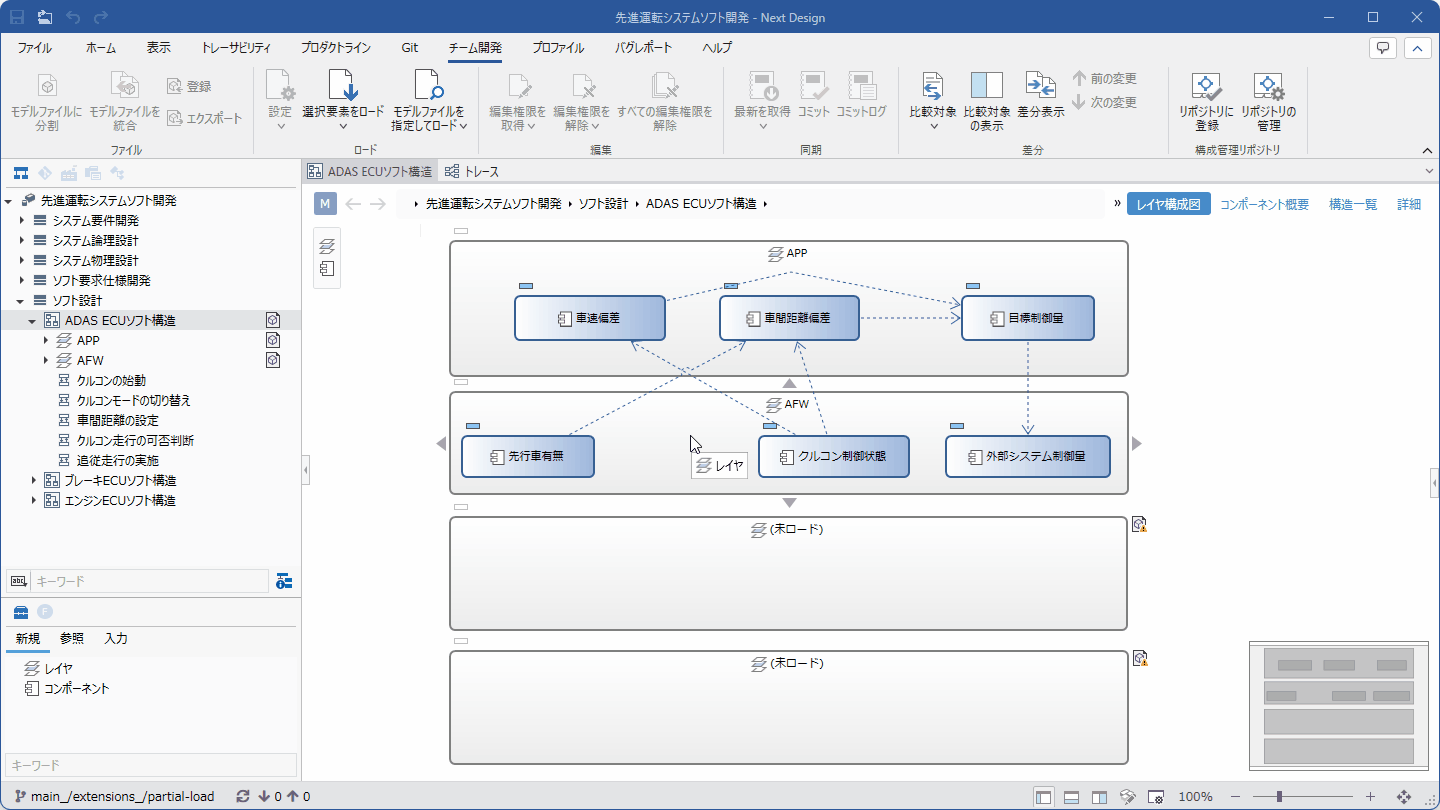

エディタ上で選択されているモデルに未ロードのものがある場合に、そのモデルが含まれているモデルファイルだけをロードします。

ロード方法設定

操作手順
  1. エディタ上にある未ロードのモデルを選択します。
  2. リボンから [チーム開発] > [ロード] > [選択要素をロード] をクリックすると、それらのモデルを含むモデルファイルがロードされます。

モデル構造からモデルファイルを選択してロードする​

モデルのツリー構造から選択してロードする​

モデルナビゲータと同様のツリー構造を辿りながら、未ロードのモデルを選択してロードします。

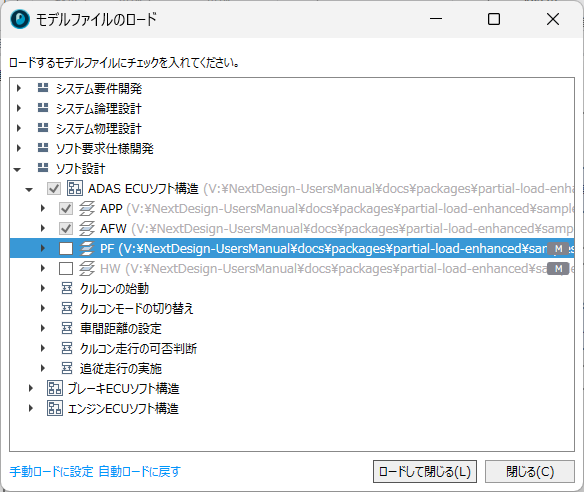

モデルファイルのロードダイアログ

操作手順
  1. リボンから [チーム開発] > [ロード] > [モデルファイルを指定してロード] をクリックし、[モデル構造から選択] をクリックします。
  2. [モデルファイルのロード] ダイアログでモデルのツリー構造を辿りながら、ロードするモデルをチェックします。
  3. [ロード] ボタンをクリックすると、チェックしたモデルを含むモデルファイルがロードされます。
ヒント
  • [モデルファイルのロード] ダイアログの下部にある [手動ロードに設定]、[自動ロードに戻す] をクリックすると、ダイアログ上で選択しているモデルを含むモデルファイルのロード設定を変更できます。

関連するモデルファイルから選択してロードする​

関連するモデルファイルの中から未ロードのモデルファイルを選択してロードします。

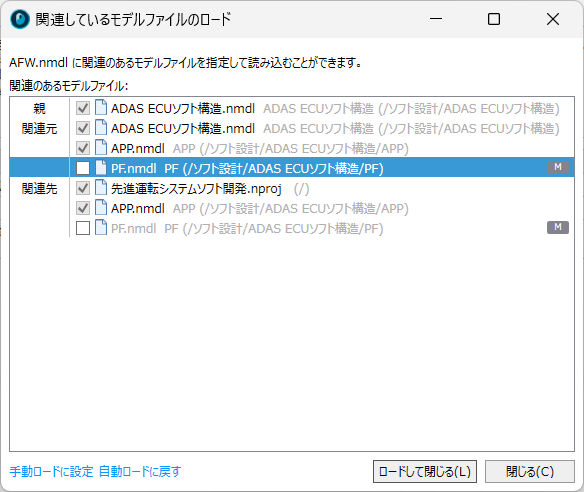

関連しているモデルファイルのロードダイアログ

操作手順
  1. エディタ上で関連の起点となるモデルを選択します。
  2. リボンから [チーム開発] > [ロード] > [モデルファイルを指定してロード] をクリックし、[関連モデルから選択] をクリックします。
  3. [関連しているモデルファイルのロード] ダイアログで関連のあるモデルファイルの中からロードするモデルファイルをチェックします。
  4. [ロード] ボタンをクリックすると、チェックしたモデルファイルがロードされます。
ヒント
  • [関連しているモデルファイルのロード] ダイアログの下部にある [手動ロードに設定]、[自動ロードに戻す] をクリックすると、ダイアログ上で選択しているモデルファイルのロード設定を変更できます。
