C1: 適用範囲・工程を限定して利用する

概要

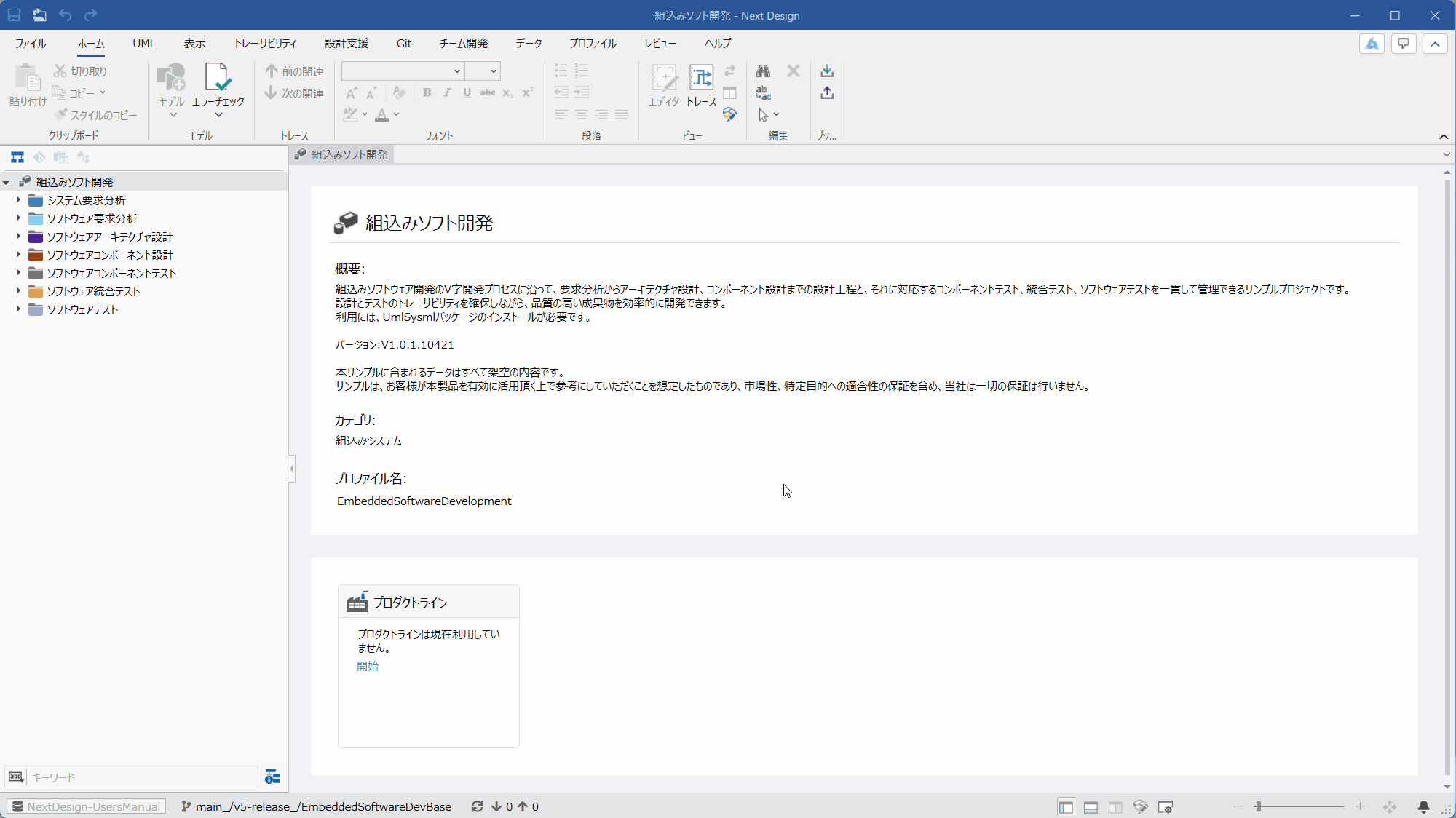

本パッケージのプロファイルでは、ソフトウェア開発のV字工程に従って、あらかじめ次の工程が定義されており、プロジェクトルート直下にモデル追加する際にはそれらすべての工程が選択肢として表示されます。メタモデルをカスタマイズすることでこれらの選択肢を限定できます。

• あらかじめ定義されている工程

  要求分析・設計工程	テスト工程
  システム要求分析	対象外（全体像の「補足」参照）
  ソフトウェア要求分析	ソフトウェアテスト
  ソフトウェアアーキテクチャ設計	ソフトウェア統合テスト
  ソフトウェアコンポーネント設計	ソフトウェアコンポーネントテスト

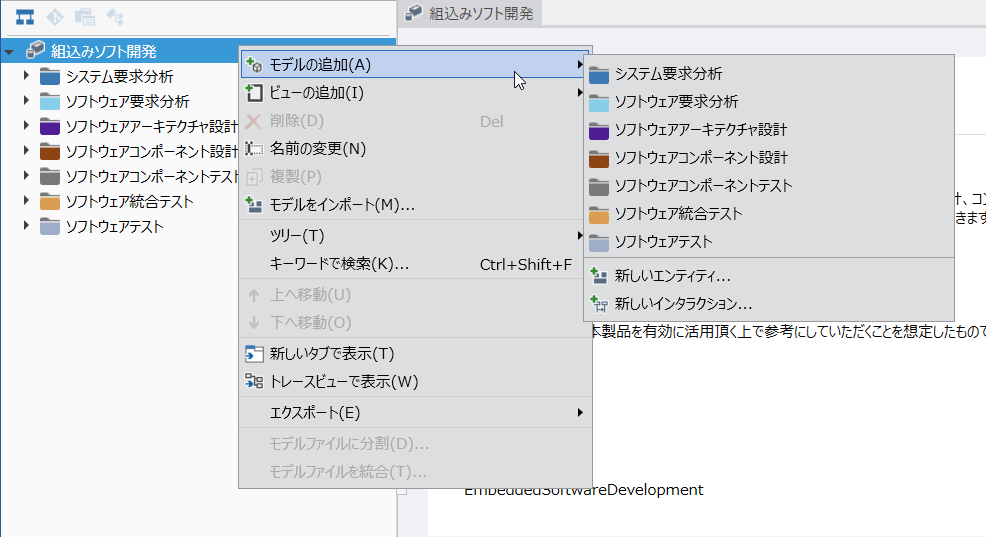

• プロジェクトルート直下へのモデル追加時の選択肢



追加可能な工程を限定する

Next Design の適用範囲を一部の工程に限定して利用する場合、それに合わせてモデル追加時の選択肢を適用範囲の工程だけに限定できます。

対応方法

1. プロファイルナビゲータに切り替え、[[クラス図]対象工程] をダブルクリックしてクラス図を開きます。
2. 図中の説明に従って、モデル追加時の選択肢から除外したい工程を選択し、コンテキストメニューから [モデルから削除] を実行します。
3. 表示されたダイアログで [一括で削除] をクリックします。
